直径3.8米一体化截流井标准化施工技术解析
直径3.8米的一体化截流井作为城市雨污分流、合流制管网改造及黑臭水体治理的核心设备，其标准化施工技术直接关系到工程质量、治理效能及后期运维成本。
一、设计规范：标准化分类与核心参数
-
产品分类标准化
一体化截流井按调控方式分为柔性式和闸门式：- 柔性式：采用压缩空气驱动，适用于安装空间受限场景（如老旧城区管网改造），启闭时间≤300秒，正向承压≤0.1MPa，反向承压≤0.06MPa，断电时可手动开启。
- 闸门式：通过电动或手动驱动，控制精度高，适用于合流制截流系统，水密条件下漏水量≤1.0L/(min·m)，密封性能优良。
按是否具备提升功能分为重力式和提升式： - 提升式：配套潜污泵及管道系统，适用于地形落差不足区域，需配置备用泵保障连续运行。
-
结构与材料标准化
- 井筒材质：可选玻璃钢（GRP）、不锈钢、聚丙烯（PP）或钢筋混凝土。以玻璃钢为例，DN2000规格最小内层厚度≥18mm，环刚度≥5.0kN/m²（高度≤12m），设计使用年限不低于50年。
- 防腐要求：长期接触污水的结构需采用不锈钢或防腐涂层，防止化学腐蚀。
- 尺寸规范：筒体直径≤4200mm，高度≤14m，型号标记包含产品代号、最大流量、材质、尺寸等关键信息（如“GIWP-1200-GRP-4-10”代表提升式闸门一体化截流井，最大截流量1200m³/h，玻璃钢材质，井直径4m，高度10m）。
-
水力与流量设计标准化
- 截流倍数：一般为1.5～3.0倍，依据降雨强度、汇水面积与管网容量综合确定。
- 防溢流设计：需设置溢流口及管道，确保极端天气下污水不溢出，避免二次污染。
二、施工流程：标准化工序与关键控制点
-
前期勘测与筹备
- 地质勘察：查清地下管线走向、地下水位、土层承载力，高水位区域提前布设井点降水，软土地基制定砂石换填预案。
- 施工方案编制：依据设计图纸和规范，明确施工流程、安全措施及应急预案。
- 物料进场：协调吊车、砂石、密封配件、电缆等物料进场，完善安全围挡与边坡防护。
-
基坑开挖与支护
- 分层开挖：按放坡系数逐层开挖，严控超挖扰动原土层，坑底清理淤泥、尖锐碎石。
- 基础处理：软弱基底铺设15cm级配砂石找平夯实，浇筑C30钢筋混凝土基础底板，利用激光整平机把控平整度误差≤2mm/m，自然养护至设计强度80%以上方可吊装。
-

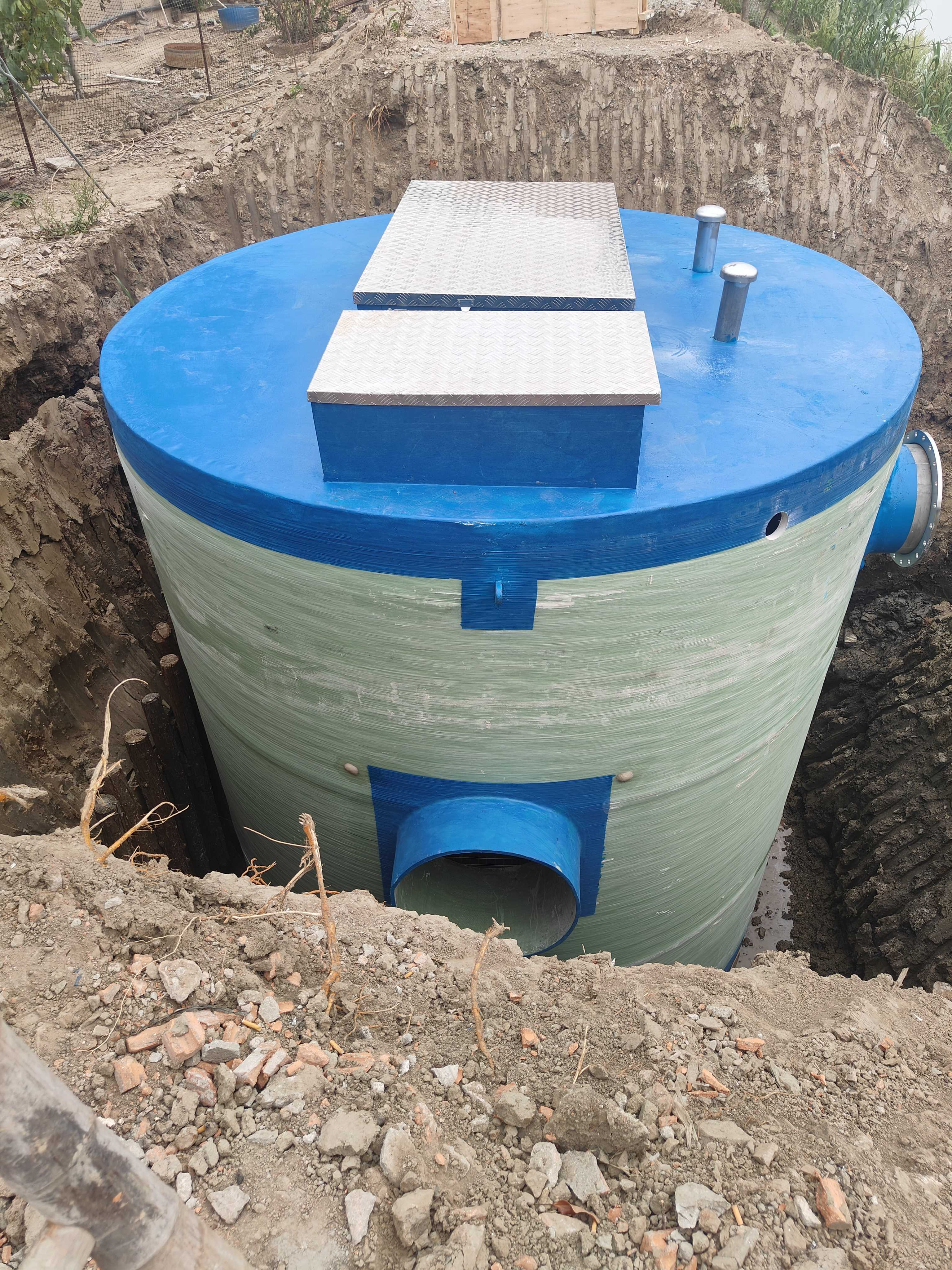

设备吊装与对接
- 吊装要求：选用尼龙柔性吊带四点起吊筒体，严禁钢丝绳直接剐蹭防腐层，平稳下放后借助水平仪校准垂直度，偏差控制在筒高千分之二以内。
- 精准对齐：一体化截流井需对齐内部截污闸门与上下游管网轴线，保证堰体、闸板水平对位，避免后期截流切换错位。
-
管线连接与电气布设
- 管道连接：进出水管法兰加装EPDM橡胶密封圈与柔性伸缩节，采用对角分次紧固螺栓工艺，抵消地基沉降拉扯；电缆经专用防水格兰头穿入筒内，缝隙填充防水密封胶，控制柜抬高离地30cm并配套防雷接地处理（接地电阻≤4Ω）。
- 智能系统安装：液位传感器安装高度距井底0.3～0.5m，避开涡流区；雨量计、水质监测仪按设计点位固定，完成初始数据校准。
-
分层回填与夯实
- 回填材料：优选级配砂石，剔除大块尖角石料，单层回填厚度≤30cm，分层夯实，筒体周边50cm范围禁用建筑垃圾填埋。
- 配重平衡：回填过程中筒体内注水配重，平衡外部覆土压力，防止筒体受压变形。
-
通水调试与验收
- 单机试运行：潜污泵、闸门等设备单机运行≥72小时，检测运行噪声（≤75dB(A)）、振动等指标。
- 系统联动测试：模拟多档位降雨液位，测试截流闸门自动启闭、水泵启停逻辑，参数达标后完成竣工验收。
三、质量控制：标准化检验与验收标准
-
密封性测试
- 闭水试验：筒体注水至高于设计液位0.5m静置24小时，井壁、法兰无渗水即为合格。
- 承压测试：潜污泵出水管加压至额定工作压力1.5倍稳压半小时，压降在规范限值内。
-
运行测试
- 水质采样：检测截流污水SS、pH、COD等指标，达标率需100%。
- 效能评估：雨污分流准确率≥95%，设备完好率≥98%，年均溢流次数≤2次，应急响应达标率100%。
-
数据记录与追溯
- 运行日志：完整保存水位、流量、水质等监测数据，数据保存时间≥3年。
- 维修记录：记录设备故障、维修时间及更换部件，为后期运维提供依据。
四、智能化应用：标准化控制与运维
-
智能控制系统架构
- 感知层：集成液位计（精度±1cm）、雨量计、水质监测仪、流量计，实时采集数据。
- 传输层：支持GPRS/4G远程传输，接入城市排水管理平台，实现数据共享与协同调度。
- 控制层：采用PLC控制器，支持手动、自动、远控三种模式，根据液位、雨量自动调节截流装置开度或水泵功率。
-
智能功能实现
- 旱季模式：截流堰常闭，污水闸常开，确保混接污水全部截流入污水管网。
- 雨季模式：以前池液位为信号，达到设定值后开启截流，控制初期雨水截流，防止溢流污染。
- 极端天气模式：具备应急强排或关闭功能，保障系统安全。
-
运维智能化
- 远程监控：通过手机APP或电脑端实时查看设备运行状态，接收异常报警信息。
- 预测性维护：基于历史数据与机器学习算法，预测设备故障风险，提前安排维护计划。
- 无人值守：支持自动清淤、滤网清洗等功能，降低人工巡检频次与运维成本。
