大直径7米玻璃钢一体化泵站筒体环刚度结构设计要点
大直径玻璃钢一体化泵站筒体设计的核心在于，通过科学设定环刚度目标，运用解析计算+FEA分析的方法，结合优化壁厚、合理布置加强筋、选用高性能材料和先进缠绕工艺等综合手段，确保筒体在长期、复杂的荷载作用下，具备足够的强度、刚度和稳定性。

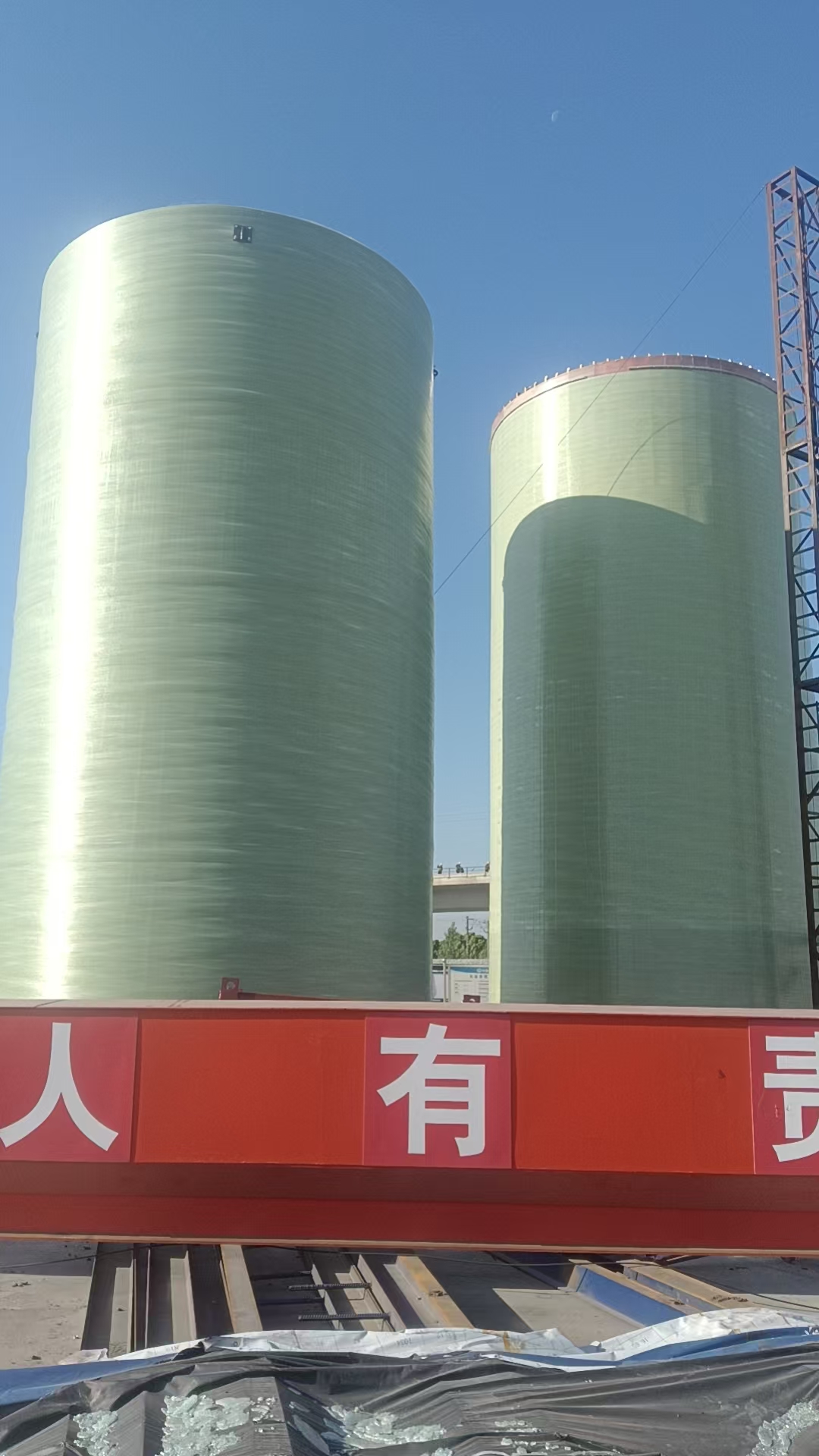

大直径玻璃钢（GRP/FRP）一体化泵站筒体的结构设计，其核心是在满足环刚度（SN） 这一关键性能指标的同时，确保结构长期安全与稳定。
📐 设计荷载与参数确定
设计之初，需对泵站全生命周期内可能承受的荷载有清晰认识。
-
永久荷载：泵站结构自重、设备重量及回填土压力。
-
可变荷载：内部水压力、地下水浮力或压力、地面活荷载（车辆、堆载等）、温度作用等。
-
偶然荷载：地震、撞击、洪水等特殊工况下的荷载。
基于上述荷载，确定核心参数：
-
环刚度（Stiffness Nominal, SN）：这是衡量筒体抗外压能力的核心指标，单位为kN/m²，例如SN2500、SN5000等。对于大直径泵站，推荐环刚度不低于SN10000（即10kN/m²）-或更高，以确保在复杂土压和水压下结构稳定。
-
厚度与埋深关系：壁厚与埋深直接相关。当地下水位较低，以土壤侧压力为主时，埋深每增加1米，筒体厚度可能需要增加2-3毫米。
🛡️ 结构设计与分析
筒体结构设计主要包括解析计算和数值模拟两个层面。
-
解析计算：
-
多层壁结构设计：依据GB 51160-2016，筒壁应由内衬层、结构层和外保护层组成。内衬层厚度通常要求不低于2.5mm，以保障防腐蚀和密封性。结构层是承载主体，其厚度和铺层角度通过计算确定。
-
核心公式：环刚度（S）= (E_p × t³) / (12 × D³)，其中 E_p 为环向弯曲弹性模量，t 为壁厚，D 为筒体直径-。公式显示，壁厚（t）的微小增加会带来环刚度的几何级数级提升。
-
-
有限元分析（FEA）：这是现代大直径泵站设计的必要环节-，可全面分析筒体在多种荷载组合下的应力、应变和屈曲失稳。分析目的包括：
-
模拟真实工况：模拟从空筒到满水的不同水位工况，验证设计合理性。
-
识别危险截面：分析结果显示，最大应力点通常出现在筒体与底部的交接处，该位置是设计重点。
-
预防失稳破坏：研究表明，埋地玻璃钢圆筒壳的主要破坏形式是筒壁失稳，通过FEA调整加强筋的宽高比，可显著提升稳定性。
-
✨ 增强设计与构造要求
为满足环刚度要求，除了增加壁厚，更常见且经济的做法是采用“壁厚+加强筋”的组合设计。
-
加强筋布局：通常采用环形肋板（加强筋），沿筒体高度方向每隔一定距离（如1米）设置一道-。
-
作用机理：环向加强筋通过提升筒体的截面惯性矩，能有效抵抗外压，是控制环向变形、防止失圆的关键措施-。
-
一体化设计：加强筋可采用与筒体相同的复合材料，通过模具一次成型，保证结构整体性-。
-
辅助措施：在一些大直径罐体中，还会在内部加设内支撑杆层，或在外部结合使用纵向与横向加强筋，形成网格状骨架-。
-
安全系数与验证：设计时，应保证土壤侧压力的安全系数不小于8倍，并严格按照GB 51160-2016的要求进行水压试验验证。
🏭 制造工艺与质量控制
设计的实现最终依赖于高质量的制造。
-
制造工艺：推荐使用计算机控制的连续纤维缠绕工艺，该工艺能确保纤维在最佳受力角度（如54.7°）分布，可精确控制筒体的壁厚、刚度及纤维含量，质量稳定且产品力学性能优异-。
-
质量控制：出厂前应进行100%的防渗漏试验，并采用电火花检测等方法检查内衬层的完整性。
-
材料选型：合理的材料选型是满足设计指标的基石。下表归纳了一些典型的技术参数供参考：
| 设计参数 | 典型数值范围 | 说明 |
|---|---|---|
| 筒体壁厚 | 6 - 30 mm (非加强段) | 直接决定环刚度和成本，需通过FEA优化 |
| 大直径壁厚 | ≥ 25 mm (FEA验证) | 针对大直径工程（如直径6米）的推荐起点厚度 |
| 环刚度 | 10 - 160 kN/m² | 通用要求不低于SN10000，高承载场景可达SN160000- |
| 巴氏硬度 | ≥ 40 Hba | 衡量材料固化程度和耐磨性的重要指标- |
| 轴向拉伸强度 | ≥ 60 MPa | 抵抗轴向拉力的能力- |
| 环向拉伸强度 | ≥ 150 MPa | 抵抗环向拉力的能力，保障环刚度 |
| 抗压强度 | 120 - 250 kN/m² | 抵抗外部土压和水压的能力 |
| 加强筋间距 | ≤ 1000 mm | 控制筒体环向变形的关键构造措施- |
| 安全系数 | ≥ 8 | 对土壤侧压力的安全储备要求，保障长期稳定- |
| 结构设计使用年限 | 50 年 | 在正常维护下的预期使用寿命- |
