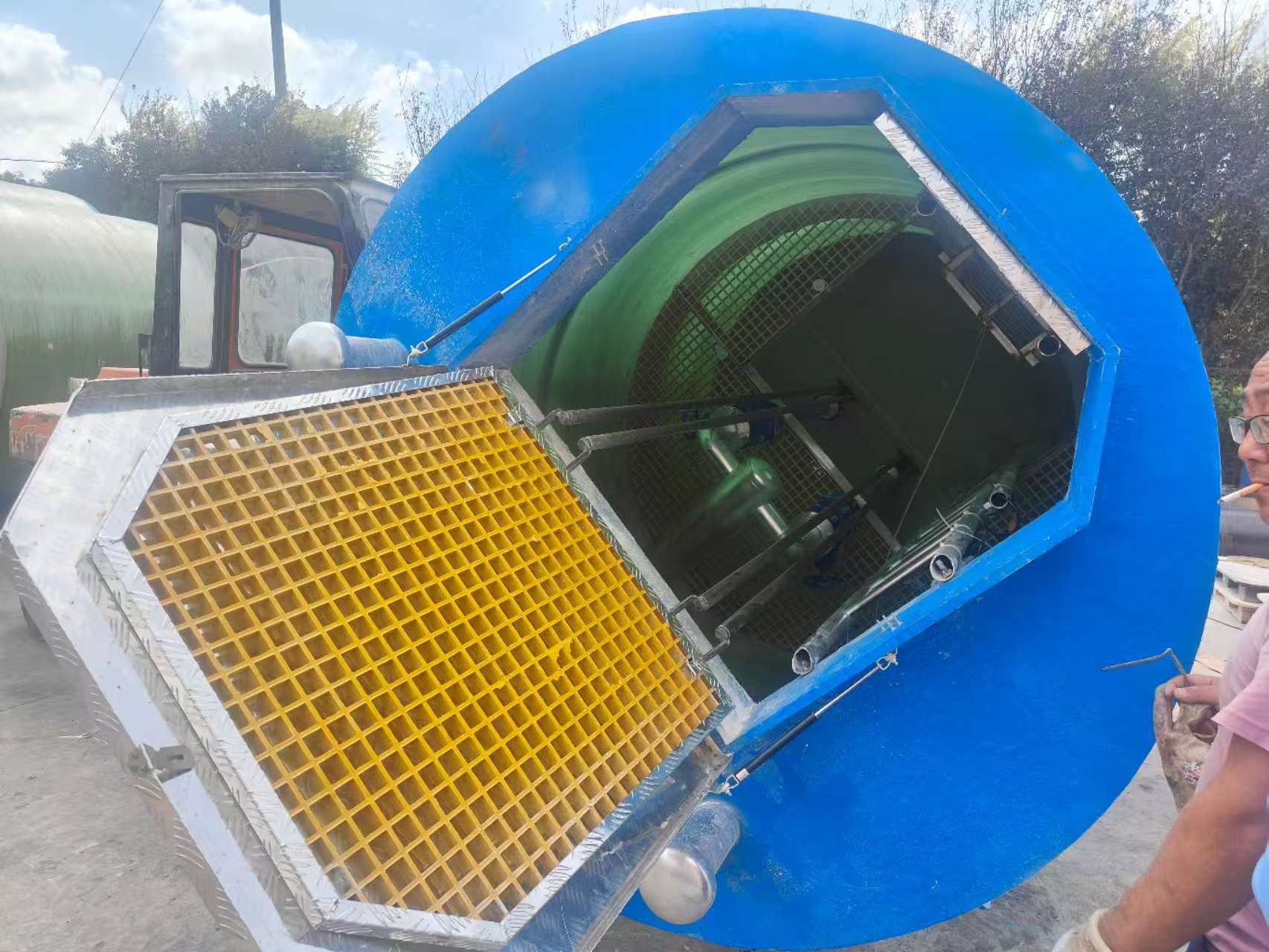

徐州直径2.5米一体化提升泵站
一体化提升泵站筒体材料与结构设计
-
材质优选
- GRP 玻璃钢筒体：采用计算机控制纤维缠绕工艺（环向缠绕角度 ±55°），树脂含量≥35%，纤维层间剪切强度≥40MPa。徐州本地项目（如邳州高标准农田泵站）验证，该材质在 pH4-10 范围内可稳定运行 30 年以上。
- 不锈钢内衬：若输送含高浓度硫酸盐（＞2000mg/L）的工业废水，建议在筒体内壁增加 3mm 厚 316L 不锈钢内衬，焊缝采用氩弧焊（焊缝宽度≥5mm），并进行 100% 渗透检测。
-
结构强化措施
- 加强筋布局：筒体外壁设置 10 道环形加强筋（高度 60mm，厚度 12mm），间距 400mm，其中底部 3 道加强筋采用 “工” 字形截面（翼缘宽度 80mm），径向抗压强度提升至 120kPa。
- 底部弧形过渡：筒体底部与基础连接部位采用 R200mm 圆弧过渡，消除应力集中，经有限元分析，该设计可使底部最大应力降低 28%。
一体化提升泵站设备配置与智能控制
-
泵组选型
- 潜水排污泵：推荐采用大通道叶轮设计（过流粒径≥76mm），功率 15-30kW，配套变频控制柜（ABB / 西门子品牌）。
- 粉碎型格栅：进水端标配 2 台粉碎型格栅（间隙 6mm），电机功率 2.2kW，可将垃圾破碎至粒径＜8mm，避免堵塞水泵叶轮gjboligang.com。
-
智能控制系统
- PLC + 触摸屏：采用西门子 S7-200 SMART PLC，集成液位控制（4-20mA 信号）、故障报警（声光 + 短信推送）、远程监控（GPRS 模块）功能。本地控制界面可显示实时流量、电机电流、水位等参数。
- 物联网平台：接入徐州水利大数据中心，通过 “智慧水利” 平台实现多泵站集群管理，支持远程启停、参数调整及能耗分析（精度 ±2%）
设计参数：直径 2.5m，高度 5.8m，设计流量 120m³/h，扬程 18m，配备 2 台 15kW 潜水排污泵（1 用 1 备）。
技术创新：采用 “泵站 + 调蓄池” 组合设计（调蓄容积 200m³），通过液位联动控制水泵启停，可应对 5 年一遇暴雨（降雨量 80mm/h）。
